Ein kleiner Rückblick in die Historie wie sich Software mit der Zeit verändert!


EPLAN Version 1 (Seitenanfang)

Auf der Hannover Messe 1984 hat Hr. Wiechers EPLAN vorgestellt und vorgeführt. Die erste Version die bei Kunden eingestzt wurde war die EPLAN 1.4. Das erste Update bei der Firma "Datentechnik GmbH Wiechers & Partner" (das ist die richtige Schreibweise!) war im September 1984 die Version 1.7 (ca. 11 Disketten). Damals gab es nur Diskettenmaschinen und das Betriebssystem war DOS1.5 (es gab noch keine Unterverzeichnisse). Auf der ersten Diskette war deshalb das komplette Betriebsystem von Mircosoft und das komplette Programm von EPLAN. Auf der zweiten Diskette waren die Projekte. Damals noch mit 7Bit ASCII Zeichensatz (z.B \ = Ö). Die erste Version lief auf einem Rechner mit 256kB Speicher und hatte schon eine Auflösung von 640*400 Punkten...

Im November 1984 gab es dann die erste 5MB Festplatte (5 1/4 Zoll volle Bauhöhe). Mit DOS 2.11 konnte man nun auch Unterverzeichnisse anlegen. Kleine Anekdote am Rande: Ein Kunde mit der neuen Festplatte rief bei EPLAN an, weil er keine Datei mehr speichern konnte obwohl erst ca. 2-3MB belegt waren. Er hatte weiterhin alle Dateien in das Hauptverzeichnis kopiert und das konnte nur 160 Dateien aufnehmen!

EPLAN 1.4 (September 1984)
EPLAN 1.7 (November 1984)



EPLAN Version 2 (Seitenanfang)

Die EPLAN Version 2.1 war dann die Version die dann mehr als ca. 20 Seiten konnte. Damit ist EPLAN in die Ausscheidung bei BWM gegangen, die ein CAE-System vorgeben wollten. EPLAN war Leistungsgleich mit einer anderen Software auf HP-Unix Systemen, aber wesentlich preiswerter!

EPLAN 2.1
EPLAN 2.11 (ca. 1987) Danke Wolfgang!
EPLAN 2.5 (???)
EPLAN 2.6 (???)



EPLAN Version 3.xx DOS (verfügbar zum konvertieren) (Seitenanfang)

Man vergißt ja schnell aber die 3er war die erste EPLAN Version mit der ich 1989 in Berührung kam. Es war schon beeindruckend was man da machen konnte und vor allem wie. Irgendwie konnte man da noch richtig glänzen bei den Arbeitskollegen mit so ein paar Tricks und Kniffen... ;-)



Versionswechsel leider nicht genau bekannt. Wenn jemand etwas mehr weiß bitte eine kurze Info an mich... Danke!

EPLAN 3.2 (???)
EPLAN 3.33 (aber davor???)
EPLAN 3.34 (wohl die letzte und noch heute laufende EPLAN 3er Version)



EPLAN Version 4.xx DOS (Seitenanfang)

Alle 4er Versionen habe ich nicht mehr im Einsatz und auch nicht mehr auf irgendeiner Platte. Daher leider kein Bildchen (wenn jemand möchte kann er mir gerne ein Bild senden und ich binde es hier ein). Aber die völlige Neu- und Umgestaltung EPLANs Gestaltung war schon gewaltig. Man bedenke das man von einer Art Kommandoebene (3er) auf die Dialogtechnik der 4er wechselte. Ungeahnte Möglichkeiten eröffneten sich da plötzlich und alles wurde doch einfacher.

Versionen (alle DOS):

EPLAN 4.0 (damit habe ich mal gearbeitet)
EPLAN 4.01
EPLAN 4.02
EPLAN 4.03 (diese kenne ich auch)
EPLAN 4.10
Neuheiten im Überblick

  • Dokumentation wurde komplett überarbeitet und in DIN-A5 gebunden ausgeliefert
  • Indexhilfe wurde um programmübergreifende Hilfetexte wie Wörterbücher, Tabellen etc. erweitert
  • Neu ist die Möglichkeit einen Netzwerkdongle einzusetzen
  • Der Speicherort der Parameterdatei *.ppd wurde auf das Verzeichnis für normale Dateien geändert
  • Einführung eines Menüs in der grafischen Bearbeitung
  • Die EPLAN-Oberfläche wurde funktionell erweitert wie Standardisierung durch Einführung eines Standard-Moduls u.ä.
  • Einführung der Möglichkeit den internen Speicher von Grafikkarten zu nutzen durch einen neune Displaytreiber
  • Simultane grafische Darstellung auf mehreren Schirmen
  • Datensicherungsmodul wurde grundlegend überarbeitet und um neue Funktionen wie Projekte packen, archivieren etc. ergänzt
  • Projektdokumentation EDOC zur Verwaltung der Projekte
  • Neues Modul Inhaltsverzeichnis (Seitenübersicht)
  • Neues Modul Anlagen- und Ortseditor (DIN-Kennzeichen bearbeiten)
  • Mit dem Modul Seiten kopieren kann man jetzt Seiten in ein Fremdprojekt kopieren
  • Eingabe von Ellipsen jetzt möglich
  • Neue Anzeige Potentialquerverweisliste
  • Neues Modul Verbindungs- und Adernumerierung
  • Das Modul Schützauswahl wurde überarbeitet und um neue Funktionen ergänzt
  • Die grafische Ausgabe von Klemmenleisten wurde um den Klemmenanschlußplan erweitert
  • Die grafische Ausgabe von Klemmenleisten wurde um die Klemmenleistenübersicht erweitert
  • Die grafische Ausgabe von Kabeln wurde um die Kabelübersicht erweitert
  • Neu ist die Möglichkeit der Erzeugung von Klemmenbestückungslisten
  • Neues Modul Schaltschrankauswahl
  • Das Modul der Fremsprachenübersetzung wurde überarbeitet
  • Der grafische Datenaustausch wurde um das Format DXF ergänzt, dabei ist jetzt der Ex- und Import möglich
  • Die Konvertierung von Projekten der Version 3.3 wurde überarbeitet und um neue Möglichkeiten ergänzt
  • Das Modul SPS-Datenumsetzung wurde überarbeitet so das jetzt auch DIN-Projekte möglich sind
  • Verfahrensneutrale Schnittstelle (VNS) in der Stufe 1 wurde realisiert
  • Etliche neue bzw. ergänzte Parameter
  • Auswahl der Installation jetzt auch von CD-Rom möglich

EPLAN 4.11 (diese ebenfalls)


EPLAN Version 5.xx DOS (verfügbar zum konvertieren) (Seitenanfang)

Die 5er Versionen speziell die 511er bekommen hier ein Gnadenbrot. Sie warten bis mal wieder etwas von der 3er Version umgesetzt werden muß in das andere Datenformat EPLANs. Daher ist sie noch installiert. Mehr aber nicht. Zur Version selbst kann man nur sagen wahnsinnig schnell, eben DOS, und war bisher die Version mit der ich am längsten gearbeitet habe (Service Packs waren ja noch nicht angesagt)... ;-) Die erste parallele Windowsversion war die Version 5.0. Das war auch der Grund für die Umbenennung. Eigentlich wäre es die Version 4.20 geworden und wir hätten heute die Version 4.90! statt 5.70...



Versionen der 5er Reihe (DOS):

EPLAN 5.0 (kennt bestimmt jeder)
Neuheiten im Überblick

  • Windowsversionen von EPLAN und EPPS
  • Neues Dokumentationskonzept und neues Hilfesystem
  • Meldungsbearbeitung in der grafischen Bearbeitung überarbeitet
  • Automatische Vergabe von BMKs wird jetzt unterstützt
  • Datenbank für Einbauorte
  • Seitenbearbeitung wurde verbessert
  • Neue Parameter für den Klemmen- und Kabelplan
  • Neue Funktionen im Modul Fremdsprachen
  • Das Datenformat der Verdrahtungsliste wurde komplett überarbeitet
  • Reportprozessor sowie die Meldungen wurden überarbeitet
  • Jetzt Ladder-Technik für US-Pläne möglich
  • Verbindungsnumerierung erweitert
  • Neue Bemaßungsfunktion
  • Schützdaten können jetzt online aktualisiert werden
  • Übernahme von Anschlußnummern aus der Übersichtsdarstellung an die E/A-Klemmen jetzt möglich
  • Neues Modul: Der Schaltplangenerator
  • Symboldateien können jetzt per EXF ex- und importiert werden

EPLAN 5.01
EPLAN 5.10 (auch bekannt)
Neuheiten im Überblick
  • Erweiterte Möglichkeiten zur Online-Vergabe von BMKs wie Betriebsmittel, Klemmen, Stecker oder Potentialpfeile
  • Neue Funktion "Artikelnummer anzeigen" (auf der aktuellen Seite)
  • Neue Suchfunktion
  • Geänderte Makroverwaltung
  • Neue Einstellmöglichkeiten bei der Querverweis-Formatierung für SPS
  • Nacheditiermöglichkeit für Betriebsmittel und Potentialpfeile
  • Neue Artikelverwaltung (Systemeigene Artikel- und Stücklistenverwaltung)
  • Hintergrundfarbe jetzt änderbar
  • Erweiterungen im Bereich der Eingabe und Anzeige von Funktionstexten
  • Neue Optionen des Fremdsprachentransfers
  • Neues Hilfesystem der DOS-Version

EPLAN 5.11 (die letzte offizielle DOS-Version)
Neuheiten im Überblick
  • Erstmals in 7 Sprachen verfügbar
  • Suchfunktion wurde erweitert
  • Erweiterung der Funktion Schrittweiten
  • Erweiterung der Positionierungsfunktion
  • Funktionen verschieben und kopieren grundlegend überarbeitet und neue Funktionalitäten hinzugefügt
  • Bildschirmmasken der Artikelauswahl in der grafischen Bearbeitung komplett überarbeitet
  • Neue Ausgabekriterien für die Stücklisten
  • Neuer Schriftfont EPLAN511.TTF
  • Neuer Parameter um die Bedienung unter Windows der DOS-Bedienung anzugleichen



EPLAN Windows Versionen... (Seitenanfang)

EPLAN 520 | EPLAN 530 | EPLAN 540 | EPLAN 550 | EPLAN 560 | EPLAN 570



EPLAN Version 5.20 (Seitenanfang)

Die erste "richtige" EPLAN-Windowsversion. Leider, und das ist jetzt meine ganz persönliche Meinung, war sie für mich nicht brauchbar trotz ihrer 3 Service Packs die da so über die Zeit heranwuchsen... Ich habe sie zwar immer noch hier (so aus nostalgischen Gründen) aber installieren muß nicht sein. Das Bild bekam ich zur Verfügung gestellt.



Ausgegebene Versionen der 5.20:

EPLAN 5.20
Neuheiten im Überblick

  • Umstellung auf 32 Bit
  • Implemntierung der MFC (Microsoft Foundation Classes) für Windows typisches look & feel
  • Undo-Funktion
  • Redesign des Symboleditors
  • Redesign der Seitenbearbeitungsfunktionen wie verschieben, kopieren etc.
  • Erweiterung der Bemaßungsfunktion
  • Erweiterung der Online BMK-Vergabe
  • Redesign der Bauteilbeschriftung / Anbindung des Programms Top Label
  • Erweiterung des Schaltplangenerator
  • Erweiterung der SPS-Kopplung
  • Erweiterung der integrierten Artikelverwaltung
  • Erweiterung des Stücklistenmoduls
  • Redesign der Schaltschrankauswahl
  • Umstellung auf neue Lizensierungsverfahren und neue Dongle (Softschutzadapter)

EPLAN 5.20 Service Pack 1
EPLAN 5.20 Service Pack 2 Build 2.2 (Mai 1999)
EPLAN 5.20 Service Pack 3 Build 2.6 (Februar 2000)
Neuheiten im Überblick
  • Erweiterung der Funktion Schützdefinition
  • Fehlerbeseitigung beim Anlagen- und Ortseditor
  • Erweiterung der Betriebsmittelistenausgabe
  • Optimierungen der Funktionen Klemmen/Kabel
  • Ankopplung an das neue PMS, Parameter erweitert
  • Neue Kennungen für den Reportprozessor
  • Ausgeben von Daten über den Druckprozessor jetzt auch in ANSI möglich
  • Neue Funktion Export in HTML/DWF Formaten
  • Allgemeine Fehlerbeseitigung



EPLAN Version 5.30 Windows (verfügbar) (Seitenanfang)

Die erste richtig "funktionierende" Windowsversion von EPLAN wie ich meine. Diese Version war ein großer Fortschritt und ich habe lange damit gearbeitet.



Alle 5.30 Versionen::

EPLAN 5.30 Build 258 (Juli 2000)
Neuheiten im Überblick

  • Neue Funktionen der Artikelverwaltung
  • Neue Beschriftungsmodule
  • Datenaustausch erweitert
  • Generierungsfunktionen erweitert
  • Überarbeitung der Benutzerführung sowie Implemntierung des Windowsbedienungsstandard
  • Aufsatz auf neuen DLLs und dadurch eine erhöhte Performance
  • Neue Seitenauswahl
  • Neues Verfahren "Selektion" dann "Aktion" in der grafischen Bearbeitung
  • Anlagen- und Ortseditor vollständig überarbeitet
  • Verwalten von Spezialkabeln
  • SPS-Funktionalität erheblich erweitert
  • Überarbeitung der HTML-Ausgabe

EPLAN 5.30 Service Pack 1 Build 1101
EPLAN 5.30 Service Pack 1 Hotfix 1 Build 1002
EPLAN 5.30 Service Pack 1 Hotfix 2 Build 1003



EPLAN Version 5.40 Windows (verfügbar) (Seitenanfang)



Die 5.40 Versionen:

EPLAN 5.40 Build 240 (Dezember 2001)
Neuheiten im Überblick

  • Neue E-Mailfunktion für das versenden und empfangen von Projekten
  • Neue umfangreiche individuelle Numerierungsformate wie z.B. für Betriebsmittel etc.
  • Neues SPS-Center
  • Einsatz von Mehrstockklemmen
  • Neue Formulare

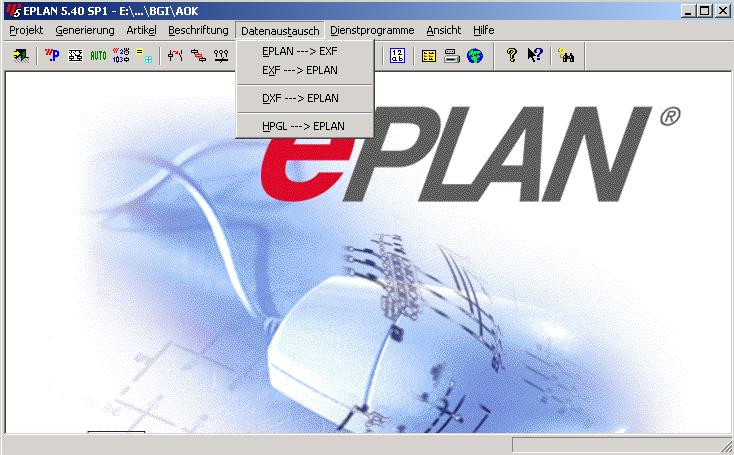

EPLAN 5.40 Service Pack 1 Hotfix 1 Build 51400



EPLAN Version 5.50 Windows (verfügbar) (Seitenanfang)



EPLAN 5.50 Racing in allen Varianten:

EPLAN 5.50 Racing Build 435
EPLAN 5.50 Hotfix 1 Build 518
EPLAN 5.50 Hotfix 2 Build 529
EPLAN 5.50 Hotfix 3 Build 44200

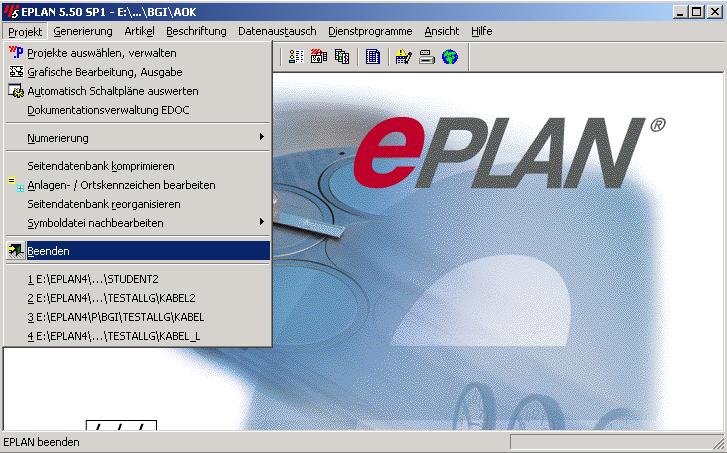

EPLAN 5.50 Racing Service Pack 1 Build 51100
EPLAN 5.50 Racing Service Pack 1 Hotfix 1 Build (zurückgezogen)
EPLAN 5.50 Racing Service Pack 1 Hotfix 2 Build 53100



EPLAN Version 5.60 Windows (verfügbar) (Seitenanfang)



EPLAN 5.60 Turbo in allen Varianten:

EPLAN 5.60 Build 24200
EPLAN 5.60 Turbo Hotfix 1 Build 51400
EPLAN 5.60 Turbo Hotfix 2 Build 52300
EPLAN 5.60 Turbo Hotfix 3 Build 53800

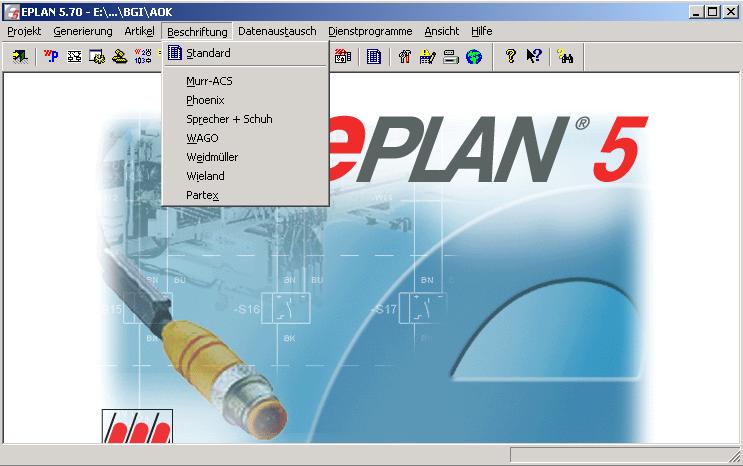

EPLAN Version 5.70 Windows (aktuell im Einsatz) (Seitenanfang)



EPLAN 5.70 in allen Varianten:

EPLAN 5.70 Build 18200
EPLAN 5.70 Hotfix 1 Build 52600
EPLAN 5.70 Hotfix 2 Build (zurückgezogen)
EPLAN 5.70 Hotfix 3 Build 54200
EPLAN 5.70 Service Pack 1 Build ???



Meine EPLAN21-Version... nun, muß auch sein!
